RF Uzaktan Kumanda Devresi 8 Kanallı RF Verici Devresi 8 Kanallı RF Kumanda Alıcı Devresi

Ürün Adı : 8 Kanallı RF Alıcı-Verici Devre Kiti
Ürün Kodu : HC-RF
Ürün Kategorisi : Hobi Devreler
Ürün Fiyatı :

Lütfen sipariş vermeden ve ürünler hakkında soru sormadan önce sık sorulan sorular kısmını okuyunuz.

Stokta Yoktur
8 Kanallı RF Alıcı-Verici Devre Kiti Özellikleri

8 kanallı RF alıcı - verici devre kiti ile 8 farklı cihaz ( röle, lamba, motor ...vb.) kontrol edilebilir.

RF alıcı - verici devre kitinin çalışma voltajı 7,5 V - 12 V, çıkış voltajı ise 5 volttur. Devre çıkışlarında yükselteç bulunmamaktadır. Röle, motor vb. şeyleri kontrol etmek için yükselteç (transistör) kullanılması gerekir.

8 kanallı RF alıcı - verici devre kiti iki farklı modda çalıştırılabilir. Mod değişimleri alıcı - verici devreler üzerindeki jumperlar ile sağlanır. Jumperlar takılıyken verici devre üzerindeki butona basıldığı sürece sinyal gönderilir, bırakıldığında sinyal kesilir. Her iki devreden de jumperlar çıkarıldığında, verici devre üzerindeki butona basıldığında gönderilen sinyal ile çıkış aktif olur ve butona tekrar basılana kadar aktif durumda kalır.

RF alıcı - verici devrenin çıkışlarının aktif olup olmadığı ledlerden gözlemlenebilir.

RF Alıcı Verici Devreli Araba RF alıcı - verici devre kiti 433 MHz frekansta çalışmaktadır.

8 kanallı RF alıcı - verici devre kitinin çalışma mesafesi açık alanlarda 100 metre, kapalı alanlarda ise 50 metredir.

8 kanallı RF alıcı - verici devre kitini otomasyon ve robot projelerinizde kullanabilirsiniz. Yandaki resimde uygulama örneği olarak hazırlanmış bir uzaktan kumandalı araba yer almaktadır.

RF alıcı - verici devre kiti ile röle ve motor kontrolü videosu için tıklayınız.

8 Kanallı RF Alıcı - Verici Devre Kiti
Videosu

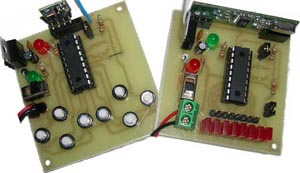

Verici Devre Özellikleri

RF verici devresi üzerinde 8 adet buton bulunmaktadır.

Verici devreden sinyal gönderildiğinde, devre üzerindeki sinyal ledi yanıp söner.

Devrede PIC16F628A mikrodenetleyicisi kullanılmaktadır.

8 kanallı RF verici devresi boyutları: 55 mm x 60 mm (en x boy).

Alıcı Devre Özellikleri

Alıcı devre üzerinde bulunan 8 adet led ile vericiden gelen sinyaller gözlemlenebilir.

Alıcı devrenin çıkış voltajı 5 volt olup, röle veya motor gibi cihazların sürülmesi için yükselteç kullanılması gerekir ( transistör vb.).

Alıcı devrede PIC16F628A mikrodenetleyicisi bulunmaktadır.

8 kanallı RF alıcı devresi boyutları: 55 mm x 55 mm (en x boy).

Uzaktan Kumandalı Mini Sumo Robot Uygulaması
Uzaktan Kumandalı Mini Sumo Robot
RF kontrollü mini sumo robot projesinde, standart mini sumo robotlardan farklı olarak rakip algılama sensörleri kullanılmamıştır. Bunun yerine mini sumo robotun dohyo içerisindeki hareketleri uzaktan kumanda ile kontrol edilmektedir.

Uzaktan kumandalı mini sumo robotun dohyo etrafındaki beyaz çizgiyi algılaması için iki adet CNY70 kontast sensörü kullanılmıştır.

Uzaktan kumandalı mini sumo robotta, RF verici devresi ve mini sumo robot ana devresine bağlanabilen RF alıcı modül kullanılmıştır.



Uzaktan Kumandalı Mini Sumo Robot
